|　 ホーム　 | 　商品情報　 | 取扱メーカー | 校正サービス |　 貿易代行　 | 　会社概要　| お問合せ | サイトマップ English 中国語 ３次元測定機　　　　　　　　　　　　　　　　　　　　〔ミツトヨ・東京精密・テサ・ジャパンテクニカル〕 　　　マニュアル三次元測定機　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ミツトヨ

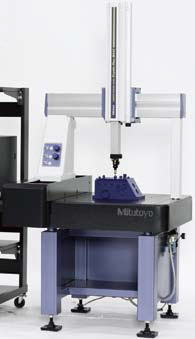

■ Crysta-Plus M433 QM-Data300付 ■ Crysta-Plus M433 型　　　式 Crysta-Plus M443 測定範囲 X軸 400mm Y軸 400mm Z軸 300mm 測定精度 (20℃時) 指示誤差 E=(3.0+4L/1000)μm プロービング誤差 4.0μm 最小表示値 0.0005mm(0.5μm) 案内方式 各軸エアベアリング 各軸のクランプ方式 各軸ワンタッチ式クランプ 各軸の微動 各軸全範囲連続微動 測定物 最大高さ 480mm 最大質量 180kg Z軸バランス方式 ウェイトバランス 空気使用条件 使用空気圧 0.35MPa（空気源0.5～0.9MPa) 空気消費量 50L/min（空気源100L/min) 機械の質量（設置台含む） 410kg

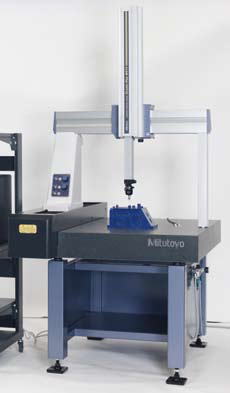

■ Crysta-Plus M574 MCOSMOS付 ■ Crysta-Plus M500シリーズ 型　　　式 Crysta-Plus M544 Crysta-Plus M574 測定範囲 X軸 500mm Y軸 400mm 700mm Z軸 400mm 測定精度 (20℃時) 指示誤差 E=(3.0+4L/1000)μm プロービング誤差 4.0μm 最小表示値 0.0005mm(0.5μm) 案内方式 各軸エアベアリング 各軸のクランプ方式 各軸ワンタッチ式クランプ 各軸の微動 各軸全範囲連続微動 測定物 最大高さ 595mm 最大質量 180kg Z軸バランス方式 ウェイトバランス 空気使用条件 使用空気圧 0.35MPa（空気源0.5～0.9MPa) 空気消費量 50L/min（空気源100L/min) 機械の質量（設置台含む） 512kg 646kg

■ Crysta-Plus M70106 ■ Crysta-Plus M700シリーズ 型　　　式 Crysta-Plus M776 Crysta-Plus M7106 測定範囲 X軸 700mm Y軸 700mm 1000mm Z軸 600mm 測定精度 (20℃時) 指示誤差 E=(4.5+4.5L/1000)μm プロービング誤差 5.0μm 最小表示値 0.0005mm(0.5μm) 案内方式 各軸エアベアリング 各軸のクランプ方式 各軸ワンタッチ式クランプ 各軸の微動 各軸全範囲連続微粗動 測定物 最大高さ 800mm 最大質量 500kg 800kg Z軸バランス方式 ウェイトバランス 空気使用条件 使用空気圧 0.4MPa（空気源0.5～0.9MPa) 空気消費量 50L/min（空気源100L/min) 機械の質量（設置台含む） 1451kg 1697kg

TESA MICRO-HITE 3D マニュアル式3次元測定機　　　　　　　　　　　　　　　　　　　テ 　サ

■　測定精度　U1=3+3L/1000mm , U1=2.5+3L/1000mm ■　抜群の安定性を実現させるX軸のトライアングル構造 ■　非接触インクレメンタルスケールを採用した高精度設計 ■　独立型コントロールパネルでの簡単操作 ■　測定ソフト「REFLEX」による多彩な測定モード ■　CCDカメラを装着し非接触測定システムとしても使用が可能 ■　繊細な測定にも対応する微調整機構付きモデルのラインアップ 型　　式 Basic, I, F, Fi HP（ハイプレシジョン） 測定範囲(X・Y・Z） 460x510x420mm 搭載可能ワークサイズ (X・Y・Z） 600x750x430mm 繰り返し精度 3μm 2.5μm 測定の不確かさ U1 (3+3L/1000)μm (2.5+3L/1000)μm 測定の不確かさ U2 (3+4L/1000)μm (2.5+4L/1000)μm 分解能 0.001mm 最大移動速度 760mm/秒 温度条件 20±1℃ 使用温度 13～35℃ 全体寸法 970x1620x930mm 機械本体質量 190kg 必要エアー圧力 4.8～8.3bar 供給空気量 21Litre/分 電　　源 115～230VAC, 50/60Hz, 0.3～0.7A ● TESA Star 　　測定圧の貯性が可能なシンプルなプローブ 　　高いコストパーフォーマンスを実現しています。 ● TESA Star i 　　169ポジション（15度分割）の位置決めが可能なインポックスプローブです。 　　各ポジションにおいて一度キャリブレーションをすれば、そのポジションの 　　情報を本体パネルにより記憶している為再キャリブレーションの必要が 　　有りません。 ■　プローブの技術仕様 型式名 単一方向の 繰返し精度 繰返し位置 決め精度 測定力 ポジショニング 数 TESA Star ≦0.75μm - 0.1～0.3N - TESA Star i ≦0.35μm ≦1.5μm 0.1～0.3N 168 ■ 製品ラインアップ 製品名 特　徴 製品名 特　徴 MICRO-HITE 3D HP 高精度タイプ　微調整機能付き　TESA Star i MICRO-HITE 3D i 微調整機能無し　TESA Star i MICRO-HITE 3D Basic 微調整機能無し　TESA Star MICRO-HITE 3D F 微調整機能付き　TESA Star MICRO-HITE 3D i 微調整機能無し　TESA Star i MICRO-HITE 3D Fi 微調整機能付き　TESA Star i

Brown & Sharpe CMM　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　Brown & Sharpe

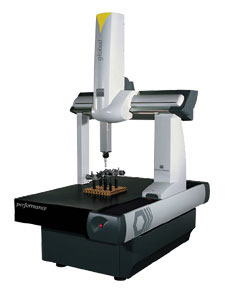

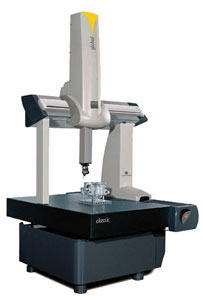

■　Global Classic SR 　　■　Global Performance 型式 測定範囲 (mm) MPEe (μm) Explorer 500 x 700 x 500 2.6+3.5L/1000 700 x 1000 x 500 2.8+3.5L/1000 700 x 1000 x 680 2.8+3.5L/1000 Global Classic SR 500 x 700 x 500 1.9+3.3L/1000 700 x 1000 x 660 Global Performance 500 x 700 x 500 1.5+3L/1000 700 x 1000 x 660 Global Advantage 500 x 700 x 500 1.4+3L/1000 700 x 1000 x 660

ROMER 　ユニバーサル　CMM　　　　　　　　　　　　　　　　　　　　　　　　 　　　　ROMER

■　OMEGA　　　　　　　　　　■ Infinite 2.0 6軸 型式 測定範囲 測定精度 (mm) OMEGA 1.8m, 2.5m, 3.0m, 3.6m, 4.6m, 5.2m 0.036 - 0.280 SIGMA 1.8m, 2.2m, 2.5m, 2.8m, 3.0m, 3.2m, 3.6m, 4.0m, 4.6m, 5.2m 0.018 - 0.140 FLEX 1.8m, 2.2m, 2.5m, 2.8m, 3.0m, 3.6m, 5.2m 0.022 - 0.168 INFINITE 2.0 Plus 2.4m, 3.6m 0.017 - 0.043 INFINITE 2.0 6軸 1.2m, 1.8m, 2.4m, 2.8m, 3.0m, 3.6m 0.010 - 0.050 INFINITE 2.0 7軸 1.8m, 2.4m, 2.8m, 3.0m, 3.6m 0.024 - 0.070 MultGage 1.2m E=5+L/40≦18 (μm)

ポータブル三次元計測システム　スピンアーム　Ⅱ 　　　　　　　　　　　　　　　　　　　　　ミツトヨ

SA2-41-30 　 　　　　　　　SA2-50-18

シリーズ名 標準モデル　 41シリーズ 高精度モデル　 51 シリーズ 型　　　式 SA2-41-18 SA2-41-24 SA2-41-30 SA2-41-36 SA2-51-18 SA2-51-28 SA2-51-36 測定範囲（プローブ到達直径） 1850mm 2400mm 3000mm 3600mm 1800mm 2800mm 3600mm 最小表示量 0.001mm 0.001mm 精度 定点繰返し測定精度 ±0.040mm ±0.050mm ±0.080mm ±0.110m ±0.020mm ±0.032mm ±0.055mm 指示精度 ±0.080mm ±0.090mm ±0.112mm ±0.135m ±0.035mm ±0.045mm ±0.076mm 2点間距離精度 ±0.055mm ±0.070mm ±0.110mm ±0.155m ±0.023mm ±0.041mm ±0.068mm 間接構造 2・2・2 2・2・2 機械質量 4.6kg 5.1kg 5.3kg 5.5kg 7.5kg 7.97kg 8.65kg プローブ  φ15mm, φ6mm, φ3mm, ポイントプローブ (各１個) φ15mm, φ6mm, φ3mm, ポイントプローブ (各1個)

シリーズ名 超高精度モデル　 51Plusシリーズ ７軸モデル　 51SC シリーズ 型　　　式 SA2-51-24Plus SA2-51-36Plus SA2-51-18SC SA2-51-28SC SA2-51-36SC 測定範囲（プローブ到達直径） 2400mm 3600mm 1800mm 2800mm 3600mm 最小表示量 0.001mm 0.001mm 精　度 定点繰返し測定精度 ±0.021mm ±0.025m ±0.040mm ±0.055mm ±0.080mm 指示精度 ±0.050mm ±0.060mm ±0.080mm 2点間距離精度 ±0.025mm ±0.058mm ±0.035mm ±0.064mm ±0.100mm 間接構造 2・2・2 2・2・2 機械質量 7.82kg 8.65kg 8.05kg 8.50kg 9.13kg プローブ  φ15mm, φ6mm, φ3mm, ポイントプローブ (各１個) φ15mm, φ6mm, φ3mm, ポイントプローブ (各1個)

Rational 　CMM　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　ジャパン・テクニカル

全自動モデル 型　式 CMS-554C CMS-574C CMS-584C CMS-665C CMS-685C CMS-6105C CMS-886C CMS-8106C CMS-8126C CMS-10108C CMS-10128C CMS-10158C X 500 600 800 1000 Y 500/700/800 600/800/1000 800/1000/1200 1000/1200/1500 Z 400 500 600 800 空間測定精度 MPEe=(3.0+L/300)μm MPEe=(3.5+L/200)μm 分解能・最大速度 0.5μm　　 　300mm/s 手動モデル 型　式 CMS-564M CMS-584M CMS-685M CMS-6105M X 500 500 600 600 Y 600 800 800 1000 Z 400 400 500 500 測定精度 空間精度　MPEe=(3.5+L/250)μm　　単軸精度　MPEe1=(3.0+L/250)μm 分解能 0.5μm　 　　レイアウトマシーン　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　フジオカテクニクス ■高性能型ASM シリーズ 　　●測定精度： ±0.07mm 型式 縦能力 横能力　　　　 有効長　　　 　装置高さ 装置質量t ASM-1000 1000 1000 1500 1850 210 ASM-1500 1500 1200 1500 2300 240 ASM-2000 2000 1200 1500 2950 300 ASM-2500 2500 1200 1500 3400 340 ■標準測定用型BK シリーズ 　　●測定精度： ±0.01+(L/50000)mm 型式 縦能力 横能力 有効長 装置高さ 重量 BK-1000 1000 1000 1500 1800 105 BK-1500 1500 1200 1500 2300 155 BK-2000 2000 1200 1500 2850 210 BK-2500 2500 1200 1500 3300 240 BK-3000 3000 1200 1500 3600 250 ■ デジタルコントロールユニット　HI-DIGITER LT-III ■ レイアウトマシーン用専用定盤 表示桁数　: 6-digit, mm/inch(Change) 平面度： 0.03mm/1000mm 最小読取　： 0.01mm 溝間隔: 250mm (±0.03mm) 表示軸数　: X/Y/Z 溝幅　 : 10mm (+0.007～+0.030mm) データ出力: RS-232C 2000x2000x250, 2000x3000x250, 3000x3000x250, 3000x4000x250, 3000x5000x250, 3000x6000x250mm 電　　　源: AC100V/120V

■他メーカー品、型式、詳細仕様はお問合せください。　　　　　　　　　　　　　　　　　　　　　　　　　 トップへ戻る
