    Height Gauge                                      〔Mitutoyo・TESA・Japan Technical〕

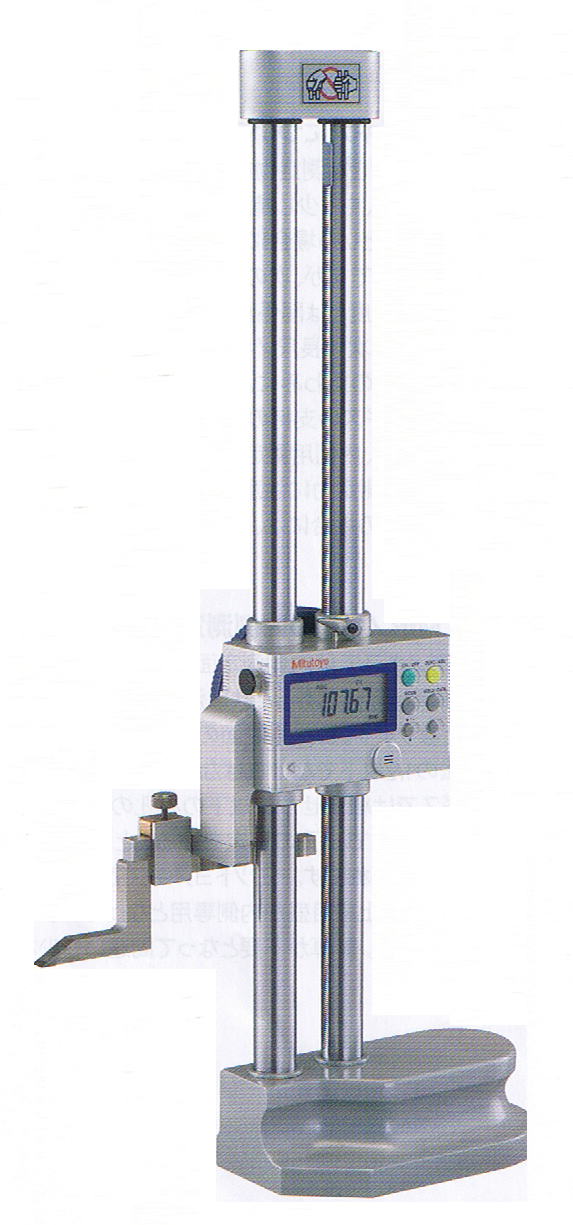

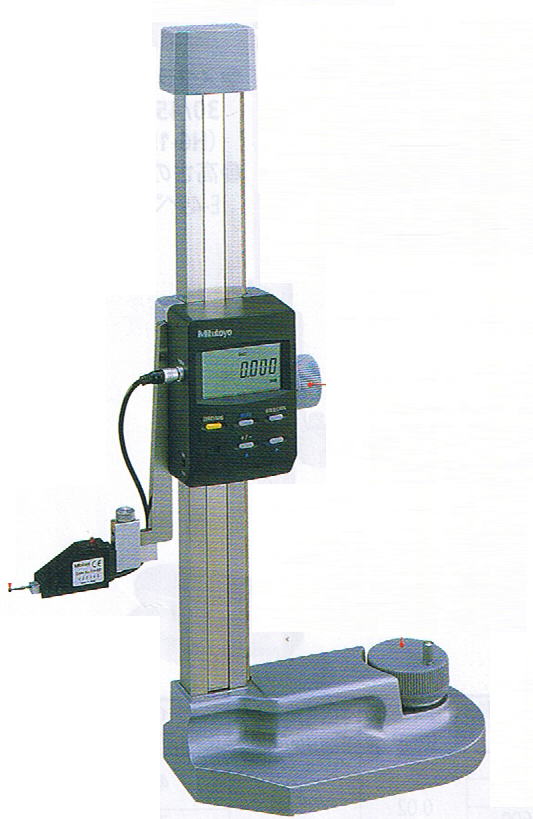

 Height Gauge HDM-AX・HD-AX                                       Mitutoyo
height gauge mitutoyo photo
      HD-30AX
(2-point touch probe can not be
used on HD-AX)
HDM-AX
Model Measuring
range (mm)
Min reading
(mm)
Tolerance
(mm)
Repeatability
(mm)
Max. responce
speed (mm/s)
Height
(mm)
Weight
(kg)
HDM-30AX 300 0.01/0.005
Changeable
±0.02 0.01 500 475 5.7
HDM-60AX 600 ±0.04 802 8.3
HDM-100AX 1000 ±0.06 1228 15.7
Accessory(Option)

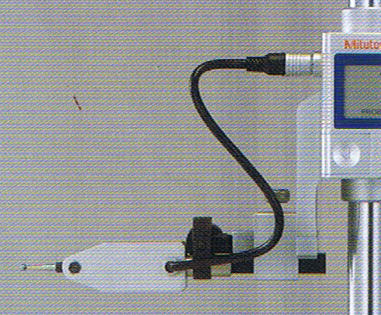

● 2-point touch probe
 ■Probe over-travel part 1.5mm
 ■Probe diameter φ3mm
 ■Repeatability σ2μm
 ■Measuring load   0.4N
 ■Holder arm, clamping
height gauge accessories photo   height gauge sensor photo
HD-AX
Model Measuring
range(mm)
Minimum
reading(mm)
Tolerance
(mm)
Repeatability
(mm)
Max responce
speed (mm/s)
Height
(mm
Weight
(kg)
HD-30AX 300 0.01/0.005
切替
±0.02 0.01 500 475 4.7
HD-60AX 600 ±0.05 802 8.3
HD-100AX 1000 ±0.07 1228 15.7

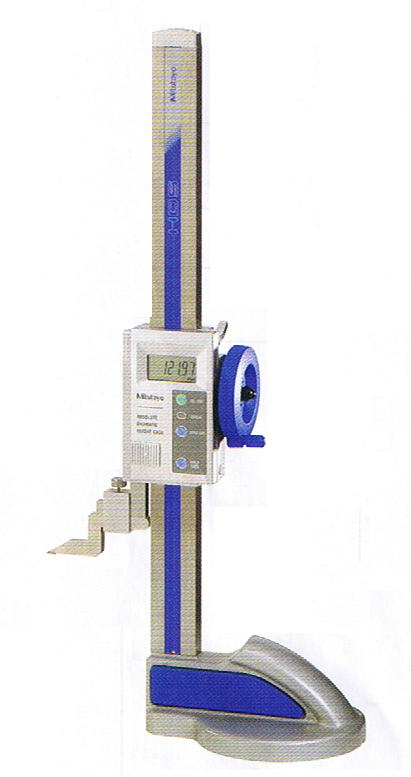

 Height Gauge HDS-HC・HDS-C・HDF-N                                  Mitutoyo
height gauge photo
HDS-H30C
height gauge photo
HDF-450N
                             ■ HDS-HC
Model Measuring range(mm) Minimum reading(mm) Tolerance
(mm)
Repeatability
(mm)
Max responce
speed (mm/s)
Weight
(kg)
HDS-H30C 0~300 0.01 ±0.03 0.01 No limit 4.6
HDS-H60C 0~600 ±0.05 6.4
HDS-C
Model Measuring
range (mm)
Minimum
reading(mm)
Tolerance
(mm)
Repeatability
(mm)
Max responce
speed (mm/s)
Weight
(kg)
HDS-H30C 0~300 0.01 ±0.03 0.01 No limit 4.6
HDS-H60C 0~600 ±0.05 6.4
HDF-N
Model Measuring
range(mm)
Minimum
reading(mm)
Tolerance
(mm)
Repeatability
(mm)
Max responce
speed(mm/s)
Weight
(kg)
HDS-H30C 0~300 0.01 ±0.03 0.01 No limit 4.6
HDS-H60C 0~600 6.4
HDS-H30C 0~300 ±0.03 6.4

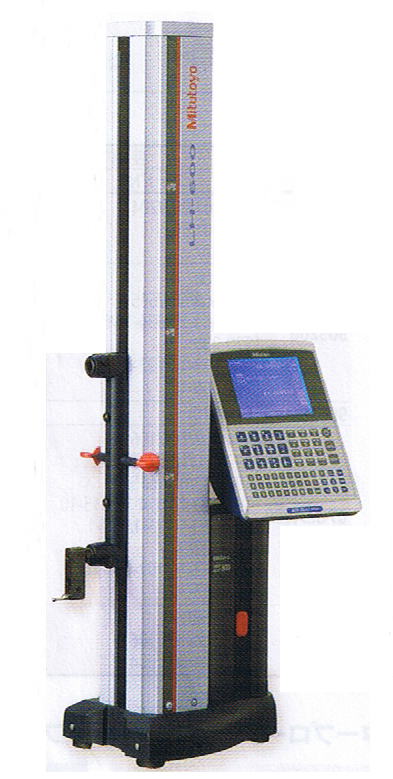

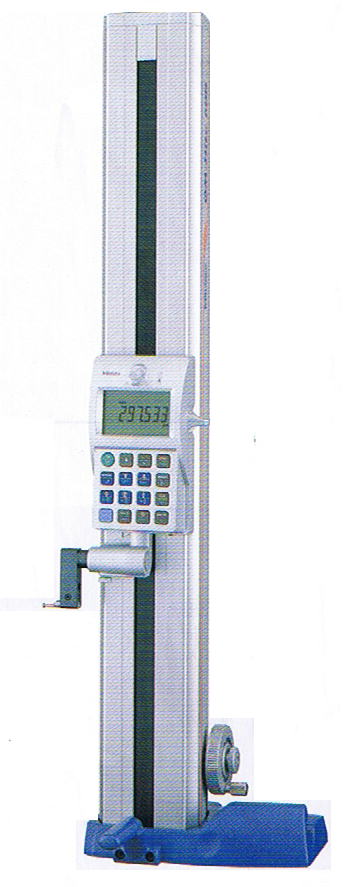

 Precision Height Gauge Linear Height LH-D・QMH-S                          Mitutoyo

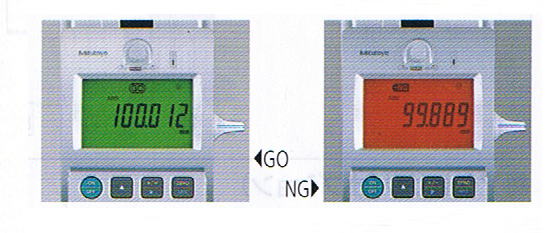

linear height gauge photo                 large height gauge photo   height gauge reading photo
  LH-600D              QMH-600S

Model LH-600D LH-600DG QMH-350S QMH-600S
Measuring range (stroke) 0~972mm(600mm) 0~465mm(350mm) 0~715mm(600mm)
Minimum reading 0.0001/0.001/0.01/0.1mm(Selection) 0.001/0.005mm(Selection)
Accuracy Indication
accuracy
(1.1+0.6L/600)μm  L=Measured length mm ±(2.8+5L/1000)μm
Repeatability Flat surface 0.4μm(2σ)  穴0.9μm(2σ) 2σ≦1.8μm
Right angle
front/backward
5μm(After compensation) 8μm 13μm
4μm(Mechanical accuracy) -
Guide system Rolling bearing Rolling bearing
Drive system Motor driven(5,10,15,20,25,30,40mm/s)/Manual Manual
Measuring unit Reflection type linear encoder Static electricity type encoder
Measuring pressure 1N(Auto pressure control) 1.6±0.5N
Balance system Counter balancing -
Device travel system All float(in travelling)Half float(in measuring)
Air bearing
-
Compressed air Air compressure built-in -
Display unit Mono-graphic LCD(With Back-light) LCD
Number of programming 50 -
Number of data storage 60,000 -
Power source Chargeable Battery/AC adaptor AC adaptor/Battery(LR6x4)
Battery usable time Approx 5hours 800 hours(Not used back-ligth)
Battery charging time 3 hours(Usable in charging time) -
Dimension(WxDxH) 273x438x1013mm 247x438x1013mm -
Weight 24kg 24.5kg 22kg 27kg

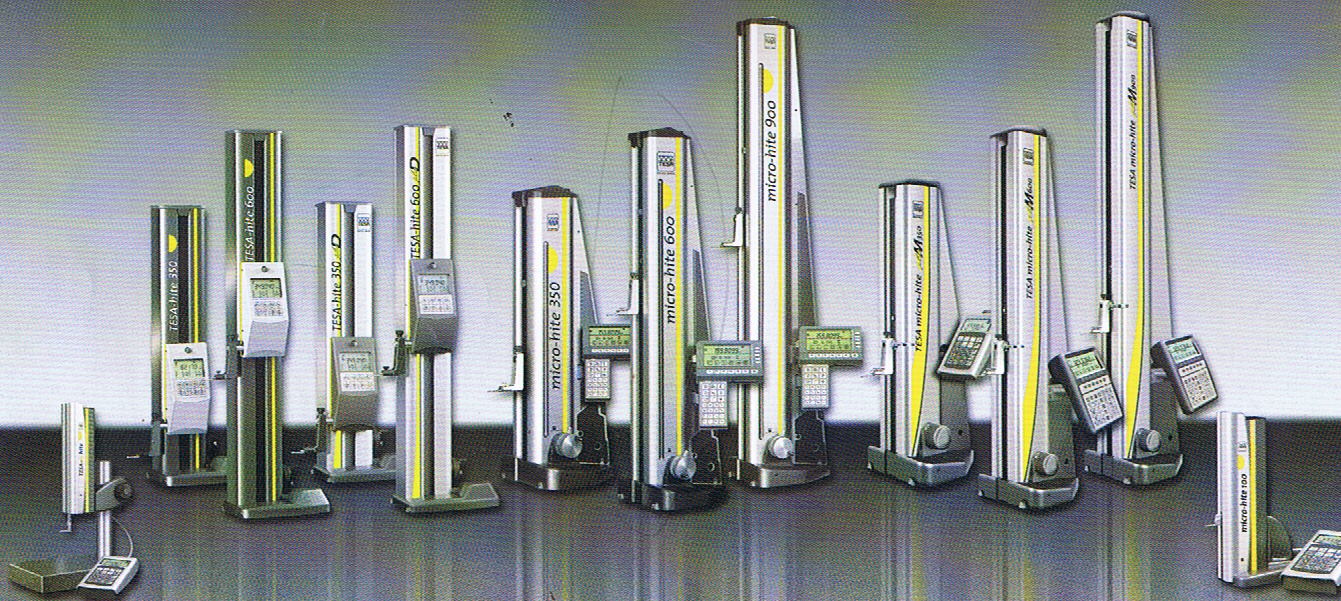

 Precision Height Gauge TESA-HITE・MICRO-HITE                        TESA
height gauge tesa photo
Model Measuring range Max responce speed Max tolerance Repeatability Max tolerance
perpendicularity
TESA-μHITE 100mm 360mm 1μm/2μm
(To axis/To diameter)
0.5/1.0
(To axis/To diameter)
-
TESA-HITE350 365mm 745mm 15μm 5μm -
TESA-HITE600 615mm 995mm 20μm 5μm -
TESA-HITE+D350 365mm 745mm (3+6L)μm ≦2 10μm
TESA-HITE+D600 615mm 995mm (3+6L)μm ≦2 15
MICRO-HITE350 365mm 745mm (2+3L)μm ≦2 7
MICRO-HITE600 615mm 995mm (2+3L)μm ≦2 9
MICRO-HITE900 920mm 1300mm (2+3L)μm ≦2 115
MICRO-HITE+M350 365mm 745mm (2+1.5L)μm ≦0.5/1.0
MICRO-HITE+M600 615mm 995mm (2+1.5L)μm ≦0.5/1.0 7
MICRO-HITE+M900 920mm 1300mm (2+1.5L)μm ≦0.5/1.0 9
 ■If not lised in the above, pleae contact us.                       Mail        To top
