Profile Projector　　　　　　 　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　〔Mitutoyo・Japan Technical Services〕

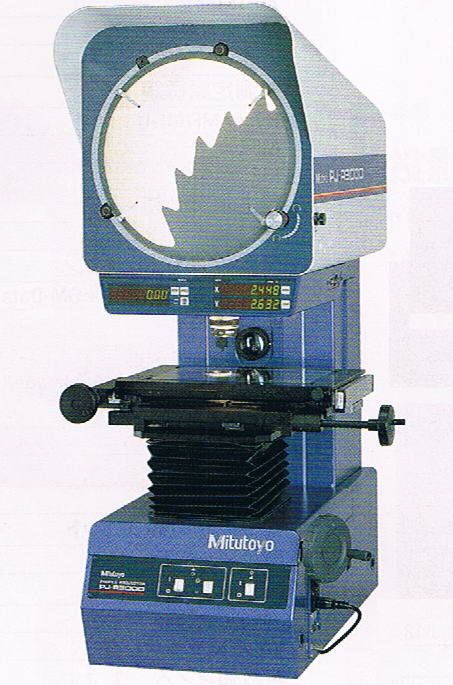

PJ-A3000 Series　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　Mitutoyo

Project image Inverted, reversed Rotate screen Effective diameter：　φ315mm；　Frosted glass；　Rotate angle：±360-degree、 Angle display：Digital built-in・Zero resetting；Reading：1’or 0.01-degree(Changeable) Mechanism：　Fine・Clamping；　Cross-line：90°Straight line Project lens Magnification：　10X(Standard)　20X, 50X,100X Mag. accuracy Transmitted：　Leass than ±0.1%　.Reflected　Less than ±0.15% Illumination Transmitted/Reflected：　24V・150W Halogen lamp Focusing Workpiece table movement, Manual X・Y Counter Minimum reading：　0.001mm、Built-in

■Workpiece table Model PJ-A3000 PJ-A3005D-50 PJ-A3010F-100 PJ-A3005F-150 PJ-A3010F-200 Measuring range Fixed 50x50mm 100x100mm 150x50mm 200x100mm Table size 160x145mm 152x152mm 250x250mm 280x152mm 380x250mm Glass size φ70mm 82x82mm 142x142mm 185x84mm 266x170mm Swivel adjust range - - - - ±3° Workpiece max weight 8kg 8kg 10kg 10kg 15kg

PJ-H30 Series　　　　　　　　　　　　　　　　　　　　　　 　 　　　　　　　　　　　　　　　　　　　　　 　　　Mitutoyo

Projected image Erect image Rotate screen Effective diameter：　φ315mm；　Frosted glass；　Rotate angle：±360-degree、 Angle display：Digital built-in・Zero resetting；Reading：1’or 0.01-degree(Changeable) Mechanism：　Fine・Clamping；　Cross-line：90°Straight line Project lens Magnification：　10X(Standard)　20X, 50X,100X Magnification accuracy Transmitted：　Leass than ±0.1%　.Reflected　Less than ±0.15% Illumination Transmitted/Reflected：　24V・150W Halogen lamp Focusing Workpiece table movement, Manual X・Y Counter Minimum reading：　0.001mm、Built-in

■Workpiece table Fixed screen PJ-H30E505B PJ-H30E1010B PJ-H30E2010B PJ-H30E2017B PJ-H30E3017B Rotateable scree PJ-H30A505B PJ-H30A1010B PJ-H30A2010B PJ-H30A2017B PJ-H30A3017B Rotateable screen・Opto-eye built-in PJ-H30B505B PJ-H30B1010B PJ-H30B2010B PJ-H30B2017B PJ-H30B3017B Rotateable screen・Motorized focusing PJ-H30C505B PJ-H30C1010B PJ-H30C2010B PJ-H30C2017B PJ-H30C3017B Rotateable screen・Opto-eye・Motorized focusing PJ-H30D505B PJ-H30D1010B PJ-H30D2010B PJ-H30D2017B PJ-H30D3017B Measuring range 50x50mm 100x100mm 200x100mm 200x170mm 300x170mm Table size 300x240mm 300x240mm 350x280mm 410x342mm 510x342mm Glass size 180x150mm 180x150mm 250x150mm 270x240mm 370x240mm Swivel adjust range ±3°（Right） ±3°（Right） ±3°（Right） ±5°（Left） ±5°（Left） Workpiece max weight 10kg 10kg 10kg 20kg 20kg

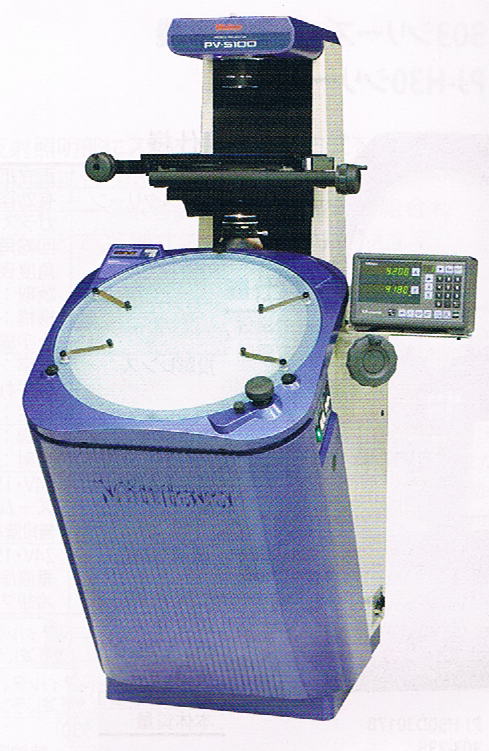

PV-5110 Series　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　　　　　　　　　　　　　　　　　　　　　Mitutoyo

Project image Inverted, reversed Rotate screen Effective diameter：　φ508mm；　Frosted glass；Rotate angle：　±360-degree、 Angle display： Digital built-in・Zero resetting；　Reading：　1’ or 0.01-degree（Changeable） Mechanism：　Fine ・Clamping；　Cross-line：　90°Straight line；　0 position indication：　 LED back-light built-in Project lens Magnification：　10X(Standard)　5X, 20X, 50X,100X Mag. accuracy Transmitted：Less than ±0.1%　.Reflected Less than ±0.15% Illumination Transmitted/Reflected：　24V・150W Halogen lamp Focusing Workpiece table drive by manual X・Y Counter Minimum reading：　0.001mm、Built-in

■Workpiece table Model PV-5110 PV-5110 Measuring range 200x100mm (164x68mm In case of 5X lens) Measuring unit Linear scale　（Without counter） Linear scale ＋ Digital counter Quick release mechanism X・Y both-axis Workpiece table size 380x250mm Glass size 266x170mm Swivel adjust range ±3°

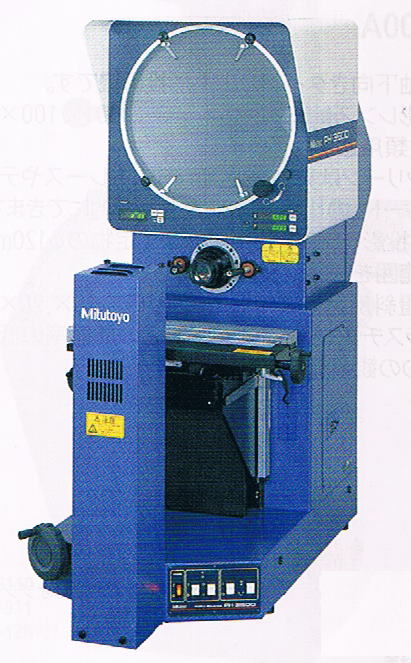

PH-3515 Series 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　　　　　　　　　　　　　Mitutoyo

Project image Erecet image Rotate screen Effective diameter：　φ353mm；　Frosted glass；　Rotate angle：±360-degree、 Angle display：Digital built-in・Zero resetting；Reading：1’or 0.01-degree(Changeable) Mechanism：　Fine・Clamping；　Cross-line：90°Straight line Project lens Magnification：　10X(Standard)　5X, 20X, 50X,100X Mag. accuracy Transmitted：Less than ±0.1%　.Reflected Less than ±0.15% Illumination Transmitted/Reflected：　24V・150W Halogen lamp Focusing Workpiece table drive by manual X・Y Counter Minimum reading：　0.001mm、Built-in Workpiece table Measuring range：　245x152mm；　Measuring unit：　Linear scale；　Workpiece table size：　450x146mm Swivel adjust range：　±10°；　Angle reading：　30　；　Max workpiece weight：　45kg

CPJ-3000AZ Series　　　　　　　　　　　　　 　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　 Japan Technical

Model CPJ-3015AZ CPJ-3020AZ CPJ-3025AZ Project image Erect image Rotate screen φ312mm, Rotate angle　360°, Angle reading 1'/0.01° Workpiece table size 354x228mm 404x228mm 450x280mm Glass table size 210x160mm 260x160mm 306x196mm Measuring range X/Y 150x160mm 200x100mm 250x150mm Workpiece max height 90mm Project lens 10x(Standard), 20x, 50x, 100x Measuring accuracy Less than (3+L/75)μm　　 L=Measured length Measuring scale High precision linear scale（Resolution 0.5μm ) + Digital counter

CPJ-3020W/CPJ-4025W　　　　　　　　　 　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　 Japan Technical

Model CPJ-3020W CPJ-4025W Rotate screen φ300mm φ400mm Workpiece table size 450x150mm 450x200mm Measuring range X/Z 200x100mm 250x150mm Workpiece max width 75mm 100mm Project lens 10x（Standard)　20x, 50x, 100x 10x(Standard)　5x, 20x, 50x. 100x Measuring accuracy Less than (4+L/25)μm　　 L=Measured length Measuring scale High precision linear scale（Resolution 0.5μm) + Digital counter Illumination Transmitted： 24V150W Halogen lamp　　Reflected:21V150W Halogen lamp

■ If not listed in the above, please contact us.　　　　　　　　　　　　　　　　　　　　　　　　　　 To top
